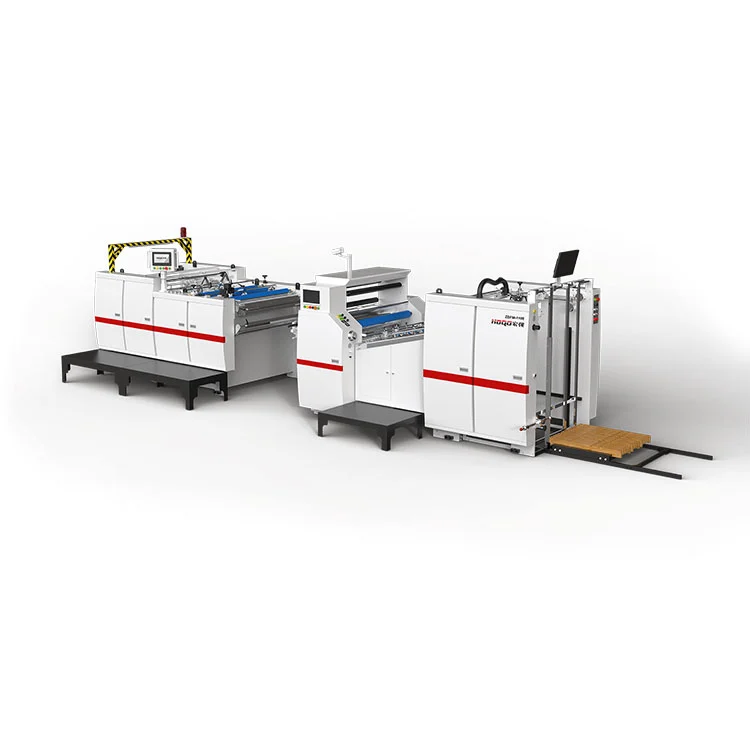

Laminovací stroj pro předvrstvení tepelného filmu

Ve snaze o efektivitu výroby a ekologické standardy se dnes tradiční proces nanášení, který spojuje lepidlo a sušení, stal úzkým hrdlem. Hongqiang jako čínský inovátor filmové technologie uvedl na trh vysoce kvalitní laminovací stroj ZDFM-E pro předběžnou potahovou vrstvu tepelného filmu navržený speciálně pro použití předem potaženého (bezlepkového) filmu a optimalizovaného designu. Upouští od složitých systémů lepení a sušení a lze jej nanášet pouze přesným teplem a tlakem. Díky tomu je jeho struktura jednodušší, nižší spotřeba energie (celkový výkon je pouze 30KW), stabilnější rychlost (20-100 m/min), vhodná pro horký a horký tlak, rychlé výrobní scénáře.

Odeslat dotaz

Popis výrobku

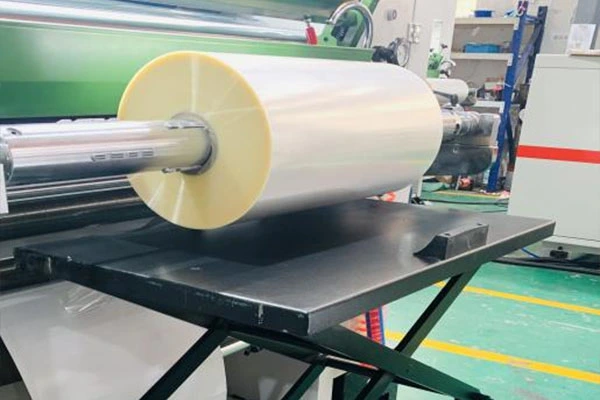

Laminovací stroj ZDFM-E pro předvrstvení termofólií od Hongqiang je navržen pro použití s předem potaženými (bezlepkovými) fóliemi, což eliminuje potřebu samostatných lepicích a sušících jednotek. Tato zjednodušená konstrukce snižuje celkovou spotřebu energie na přibližně 30 kW a podporuje provozní rychlosti od 20 do 100 m/min, díky čemuž je vhodná pro rychlé aplikace tepelného laminování. Stroj obsahuje patentovanou technologii elektromagnetického ohřevu, která dosáhne provozní teploty asi za pět minut a udává se, že spotřebuje zhruba o 33 % méně energie než některé konvenční systémy, spolu s litinovým rámem pro strukturální stabilitu. Zjednodušená konfigurace může přispět k nižším pořizovacím nákladům, sníženým nárokům na údržbu a stabilnímu provozu, zatímco volitelné funkce, jako jsou hydraulické vozíky na fólie, zvyšují pohodlí. Pro operace zaměřené na zpracování předem potažených filmů nabízí toto zařízení vyvážený přístup k efektivitě a hospodárnosti.

Parametr produktu (specifikace)

Název modelu	*ZDFM-820820E**	*ZDFM-1100880E**	*ZDFM-11001250E**	*ZDFM-12501450E**	*ZDFM-13501650E**
Max. velikost listu papíru (Š*L)	800 mm * 820 mm	1080*880 mm	1080 mm * 1250 mm	1200mm*1450mm	1300mm*1650mm
Min. Velikost listu papíru (Š*L)	220mm*230mm	350*280 mm	350 mm * 280 mm	350 mm * 280 mm	350 mm * 280 mm
Rychlost laminování	15-90 m/min (servořízení)	20-100 m/min (servořízení)	20-100 m/min (servořízení)	20-100 m/min (servořízení)	20-100 m/min (servořízení)
Tloušťka papíru	100-550 g/㎡	80-550 g/㎡	80-550 g/㎡	80-550 g/㎡	80-550 g/㎡
Výrobní síla	15 kW	15 kW	15 kW	15 kW	15 kW
Celkový výkon	35 kW	35 kW	35 kW	35 kW	35 kW
Přívod vzduchu	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa	1000 l/min 0,8 MPa
Napájení	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W	380V 50Hz / 3P4W
Celkové rozměry (DŠV)	7570mm1850mm2000mm	824521502000mm	990522001800mm	10900mm2300mm2000mm	11900mm2400mm2000mm
Hmotnost	≈4500 kg	≈5900 kg	≈6100 kg	≈7500 kg	≈8200 kg
Přesnost překrytí	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm	≤+1,5 mm
Tloušťka filmu na vodní bázi (běžné)	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5	0,8/1,0/1,2/1,5
Tloušťka přednátěrového lepidla (běžné)	15-35μm	15-35μm	15-35μm	15-35μm	15-35μm
Výška non-stop krmení	1100 mm	1100 mm	1100 mm	1100 mm	1100 mm
Výška sběrného papíru (včetně palety)	1250 mm	1250 mm	1250 mm	1250 mm	1250 mm
Kontejner	40HQ	40HQ	40HQ	40HQ	40HQ
HS kód	8439300000	8439300000	8439300000	8439300000	8439300000
Materiálová kompatibilita	OPP, BOPP fólie; papírové substráty; pevné obalové materiály	OPP, BOPP fólie; papírové substráty; pevné obalové materiály	OPP, BOPP fólie; papírové substráty; pevné obalové materiály	OPP, BOPP fólie; papírové substráty; pevné obalové materiály	OPP, BOPP fólie; papírové substráty; pevné obalové materiály

Funkce a vlastnosti:

1. Shoda s národními normami

Kompletní mechanický design s bezpečnostními protokoly a komponenty certifikovanými čínskými standardy High-Tech Industrial Standards.

2. Neotřesitelná stabilita

Litinový hlavní rám zajišťuje bez vibrací, ultra stabilní provoz i při náročných cyklech, životnost více než 20 let.

3. Přesné podávání papíru

Servo řízený systém podavače zaručuje hladký transport papíru bez zaseknutí s automatickým nastavením.

4. Technologie Smart Alignment

Servopohonný mechanismus zarovnání papíru dosahuje přesnosti polohování ±1,5 mm pro bezchybné přizpůsobení okrajů.

5. Průlomový topný systém (3zónový segmentový elektromagnetický topný válec)

Okamžité zahřátí (dosáhne 100 °C za 5 minut – 6× rychleji než běžné válce.)
Vysoká přesnost při konstantní teplotě (zachovává rovnoměrnost lepidla pro zlepšení povrchového efektu laminace i při vysokých rychlostech.)
Úspora energie (Aktivuje druhou zónu pro malé formáty≤720 mm, sníží spotřebu energie o 33 %).
Delší životnost（Cílené zahřívání snižuje opotřebení pryžových válečků a snižuje náklady na údržbu.）

6. Inteligentní provozní režimy

ZDFM-E: Plná automatizace jedním dotykem (automatické podávání, nanášení lepidla, tlakové čerpání a odlehčování, řezání a stohování).

ZDFM-S: Inteligentně asistovaná kalibrace (Zadáním velikostí listů přes HMI 11 servojednotek automaticky upraví svou polohu během 1 minuty).

7. Produktivita s nulovými výpadky

Systém kontinuální výměny desek eliminuje prostoje a zvyšuje výkon o 100 %.

8. Řízení procesů v reálném čase

Vestavěné sledování zpětného pohledu s konektivitou IoT pro nepřetržitou vzdálenou provozní diagnostiku.

9. Základní komponenty od světových lídrů

Elektrické systémy: Schneider Electric (FR), Omron (JP).

Zařízení pro kotoučový nůž (standardní)

1.Kotoučový nůžje vybaven4 čepele, který může stříhat film napozice kloubu produktupodleotáčením zařízení kotoučového nože.

2.Horizontální řezánílze lépe stříhat film bezpoškození povrchu papíru, ovládaná asamostatný frekvenční měničarychlost lze libovolně volitvyrovnat se s různými situacemi.

Zařízení pro řezání brusným kotoučem (standardní)

1.Fréza s brusným kotoučemefektivně brousípovrch fólie v klíněaniž by došlo k poškození vytištěné vrstvy. Spolupracuje s odrazovými kladkami‌, což umožňujerychlé oddělení materiálu. Zvláště vhodné prozpracování lepidla citlivého na tlak (PSA) .

2.Odrazové válečkypřijme asamostatně vyvinutý mechanismus pro vytahování papíru, který používározdíl rychlostinarychle zlomitfilm aoddělte papír. Dosahuje produktužádný ocasní film a žádný válečkový film.
